張璧光1  寧煒2
 （1北京林業大學材料學院  100083；2清華同方人工環境有限公司熱泵技術研發部  100083 ）
    摘  要：本文著重從木材幹燥能耗的角度對常規蒸汽幹燥、除濕幹燥以及二者的聯合幹燥進行了實驗研究，實驗表明了除濕幹燥比較節能，但幹燥周期長，聯合幹燥雖然比除濕幹燥的能耗高，但比蒸汽幹燥節能約27%，幹燥周期比除濕幹燥縮短了近一半，與蒸汽幹燥時間基本相同，由此說明了聯合幹燥的優越性。
    關鍵詞：蒸汽幹燥；除濕幹燥；聯合幹燥；木材；實驗研究
    Experimental study on energy consumption of conventional steam-Dehumidification combined drying wood
               ZHANG Bi-guang1   NING Wei2   ZHOU Yongdong3
(1 Beijing Forestry University Material Science and Technology Institute 100083；
2 Tsinghua Tongfang Artificial Environment Co. LTD. Heat Hump Technology Department 100083)
    Abstract：It studies on conventional steam drying, heat pump (dehumidification) drying and steam- heat pump combined drying, It indicates that heat pump (dehumidification) drying consumes the least, but its drying period is the longest, and that combined drying consumes more than the dehumidification drying, but less than the steam drying by 27.3 percent, and comparing with the dehumidification drying’s period, its period decreases by half, this shows the superiority of combined drying.
    Keywords: Steam drying  dehumidification drying  Combined drying  Wood  Test of energy consume

1.引言
    木材幹燥是木材加工企業能耗很大的工序。傳統的幹燥方法是用蒸汽為熱源的蒸汽幹燥，由於幹燥室換氣熱損失大，能量的利用率低，在^僅30%左右[1]。除濕幹燥幾乎沒有排氣熱損失，是一種節能的幹燥技術，與蒸汽幹燥相比其節能率在40%左右[2]，但常規製冷工質供風溫度低、幹燥周期長、生產效率低。而聯合幹燥很大程度上能實現節能和提高生產率的統一，同時，聯合幹燥又符合國際幹燥技術的創新發展趨勢。

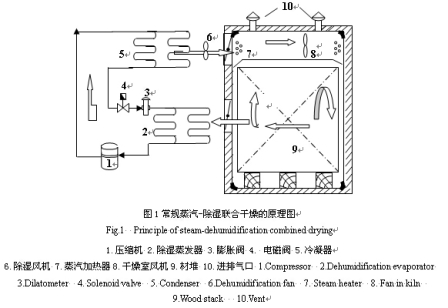

    本文著重從木材幹燥節能的角度，對常規蒸汽幹燥、除濕幹燥及二者聯合幹燥進行了對比實驗，實驗裝置原理見圖1。

2  實驗材料與方法
2.1 實驗材料與設備
    試材為馬尾鬆，材積2m3，木材基本密度 0.431t/m3 ，材厚 30mm，木材初含水率50％；幹燥試驗在北京林業大學幹燥試驗室進行，除濕機GGS-2/1，壓縮機額定功率為N＝1.1kW，製冷量為Q0＝4.5kW，除濕風機的功率Nc=0.285kW，風機的風量Va＝2×103 m3/h，輔助加熱器的功率Nd=6kw，製冷工質 R22。蒸汽幹燥係統試驗室用熱油係統來代替，熱油係統是RY–72電加熱油爐供應，油泵為YG40-125（Ⅰ）型，其額定功率為1.5kW，循環泵額定功率為2.2kW，電加熱管為12kw/380V共6個；幹燥室為金屬殼體，風機布置為頂風式，功率Ns=1.1kW，共2台。
2.2實驗方法與測試項目
    ⑴ 幹燥室平均（jun1）溫度Tm  幹燥室內空氣的溫度用SWB型數值溫度計測量，平均每兩小時記錄一次。然後取每個幹燥工藝階段記錄的幹燥室溫度的平均值作該階段幹燥室的Tm值。
    ⑵ 幹燥室內空氣的相對濕度φ，用SWSM-2型濕度儀測定。
    ⑶ 木材含水率W  木材含水率采用ST-85型數值式木材測試儀，布置在材堆不同的位置，取每個幹燥工藝段幹燥結束時四個含水率測點的平均值，並且用稱重法求得的檢驗板含水率作適當的修正。
    ⑷總除濕量M0  即是幹燥室內濕空氣通過除濕機降溫排出的所有水分量。它由水桶或別的容器收集定時稱重，並統計每個幹燥段的總除濕量。
    ⑸ 除濕幹燥能耗測試  除濕幹燥的能耗用功率表測試。
    ⑹ 蒸發、冷凝壓力和蒸發、冷凝溫度  除濕機工作過程中，用高、低壓表每半個小時讀一次數，取每個除濕段的平均值。
    ⑺ 蒸發器前後的溫度和冷凝器前後的溫度  除濕機工作時，利用溫度傳感器每半個小時記一次數，取每個除濕段的平均值。
    (8)幹燥室排氣量、排氣時間及排氣溫度。
3除濕幹燥試驗及能耗分析
3.1除濕能耗與回收能量分析[3~5]
    馬尾鬆幹燥過程中除濕能耗與回收能量隨木材含水率階段變化關係如圖2。除濕機回收的能耗包括：①濕空氣中水蒸汽流經蒸發器時冷凝為水而放出的汽化潛熱；②冷凝水降溫放出的熱量；③流經蒸發器的空氣放出的熱量。由圖2可以看出幹燥初期除濕能耗與回收的能量相比，除濕能耗很少，到了含水率階段26%～23％時除濕能耗與回收的能量接近，進一步過次縱軸線，可以看出當含水率為23％時除濕消耗的能量與回收能量相等，木材含水率在23％以下，除濕消耗的能量就大於其回收的能量，說明在含水率23％以下除濕不合算。


3.2除濕幹燥總能耗分析[2\6\7]

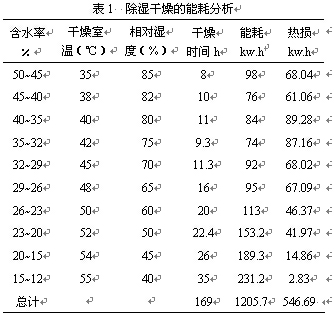

    馬尾鬆除濕幹燥周期為12.83天，幹燥過程中單位總能耗隨木材含水率的變化關係如表1。從表中數據可看出，除濕幹燥過程中，木材從含水率50%幹燥到23%，每m3木材約消耗188.9kW.h的電能。平均每降低1%的含水率消耗6.99kW.h的電能。進一步從含水率23%幹燥到終含水率12%，需要再消耗200.3kW.h的電能。平均（jun1）每降低1%的含水率消耗18.20kW.h的電能，為幹燥前期的2.6倍。
    以上數據也說明除濕幹燥在後期是不經濟的。從而影響了它的推廣應用。因此除濕幹燥用作預幹或與其他能源聯合幹燥更合適。

4.蒸汽幹燥試驗及能耗分析[5,6,8]

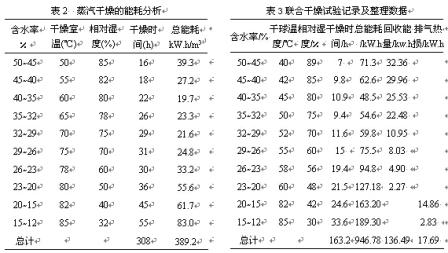

    馬尾鬆蒸汽幹燥周期為7.04天，幹燥過程中每個放出的熱幹燥工藝階段能耗與排氣熱損的失如表2。
    從表2可知，蒸汽幹燥每個階段排氣熱損失都是非常嚴重的，每個階段排氣熱損失的總和為546.69kW.h，幹燥過程總的能耗為1205.7kW.h，可以算出排氣熱損失占幹燥過程中總供給能量的546.69/1205.7=45.3％。可見蒸汽幹燥排氣熱損失很大，造成能量的極大浪費。

5.蒸汽-除濕聯合幹燥試驗及能耗分析[2、6、8]
    馬尾鬆聯合幹燥周期為6.80天，幹燥過程中的試驗記錄及整理數據如表3：從表中可以看出聯合幹燥的總能耗為946.78kW.h，幹燥過程中回收的總能量為136.49kW.h，占整個幹燥過程中總供給能量的136.49/946.78=14.4%，整個過程中排氣熱損失為17.69kW.h，占幹燥過程中總能耗的1.9％。
    由此可以看出雖然聯合幹燥過程中有排氣熱損失，但占整個過程中總供能的比例很小，與蒸汽幹燥相比，聯合幹燥的排氣熱損失幾乎可以忽略不計，大量節約了能量。並且聯合幹燥的周期比除濕幹燥的周期縮短了近一半。由此可以看出聯合幹燥的優點。
    國際幹燥谘詢委員會主席，國際幹燥界權威性雜誌“Drying Technology”主編、加拿大的A.S Mujumdar教授在談到幹燥技術的創新時曾指出：創新幹燥設備已由單一的幹燥參數（視為穩定）的粗放型，逐漸過度到由多種幹燥設備、不同幹燥參數（非穩定）下、多級組合而成的智能型、^型幹燥。[11]
    蒸汽-除濕聯合幹燥符合國際幹燥技術的創新發展趨勢。因此，今後聯合幹燥必將有更大的發展。
6．結束語
    熱泵（除濕）幹燥是一種節能的幹燥技術，但是由於用R22作工質幹燥室溫度低，延長了幹燥時間，降低了生產率，如果改用高溫製冷工質可明顯縮短幹燥時間。而常規蒸汽幹燥雖具有技術成熟、幹燥周期短、適應性強等諸多優點，但能量的利用率低。聯合幹燥能避其缺點，而揚其優點，因此聯合幹燥是今後幹燥技術發展的趨勢。
    從上麵三種幹燥方式的能耗分析中可以看出，除濕幹燥的能耗少，但其周期長；蒸汽-除濕聯合幹燥的能耗比除濕能耗高18％，但比蒸汽幹燥節能27.3%，且幹燥周期比除濕幹燥縮短了近一半，與蒸汽幹燥基本相同，由此從試驗方麵說明了聯合幹燥的優越性。

參考文獻
[1] 何定華. 鋸材幹燥節能途徑的探討. 林產工業，1998(1)：23~25
[2] 張璧光等. 除濕幹燥的節能分析. 林產工業，1995，2(6)：35～38
[3] 張璧光，李賢軍. 椴木除濕幹燥能耗分析. 林產工業，2004,(2)
[4] 朱政賢主編. 木材幹燥. 北京：^林業出版社，1992
[5] 張璧光主編. 熱工學. 北京：^林業出版社，1992
[6] 張璧光，趙忠信. 降低木材除濕幹燥能耗初探. 木材工業，1998，12(4)：34～37
[7] Paul.B，et.al，Heat pump dehumidifier drying technology—status ，potential and prospects，7th International Energy Agency Conference ，Beijing，2002：219～230，
[8] Y. Xie, B. Zhang, J. Chang, G. Huo, P. R. China The Development and Experiment of Dehumidification Wood Dryer with Multi-Function 2001，3(2)：158～161
[9] A.S.Mujumdar and  L.Passos. Drying innovation technology and trends in research and development.1999 the first Asion-Austrialia drying conference,1999，4~14
