旋風除塵器的分類

一、按進氣方式進行分類 ：切向進入式、軸向進入式

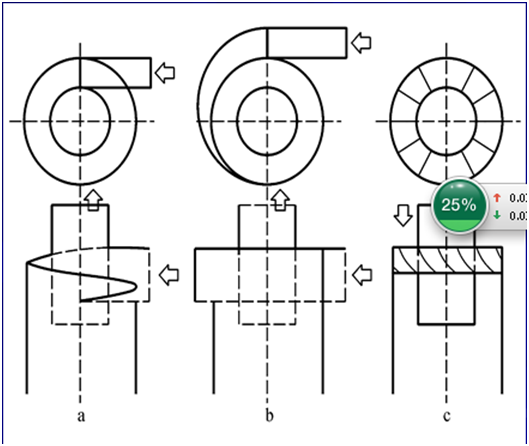

 a垂直切入進入式 、b 蝸殼切向進入時、c軸向進入時

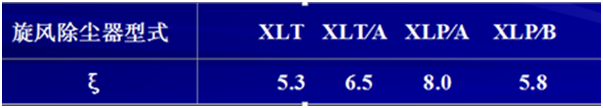

二、按壓力損失係數對旋風除塵器進行分類：



三、 按除塵效率和處理風量進行分類：

1、高效旋風除塵器：筒體直徑較小（<900mm），效率高：>95%。K=6—13.5。

2、高流量旋風除塵器：直徑較大（1.2—3.6m），處理流量大。除塵效率：50~80%。K<3。

3、通用旋風除塵器：K=4—6，除塵效率：80—90%。（相對截麵比（K）：筒體截麵麵積和進氣口截麵麵積之比。）

四、按結構形式分：

1、多管旋風除塵器：由多個相同構造形狀和尺寸的小型旋風除塵器（又叫旋風子）組合在一個殼體內並聯使用。具有處理風量大，除塵效率較高的特點。

2、旁路式旋風除塵器：設有旁路分離室，利用上旋渦分離粉塵, 從而提高除塵效率。為了使除塵器頂部空間形成明顯的上旋渦, 進氣口上沿離頂蓋要相距一定的距離。

3、擴散式旋風除塵器：它是一種具有呈倒錐體形狀的錐體, 並在錐體的底部裝有反射屏的旋風除塵器. 反射屏可防止上升氣流卷起粉塵, 從而提高除塵效



旋風除塵器的效率因素

1、進氣口

旋風除塵器的進氣口是形成旋轉氣流的關鍵部件，是影響除塵效率和壓力損失的主要因素。切向進氣的進口麵積對除塵器有很大的影響，進氣口麵積相對於筒體斷麵小時，進入除塵器的氣流切線速度大，有利於粉塵的分離。



2、圓筒體直徑和高度

A、圓筒體直徑是構成旋風除塵器的^基本尺寸。旋轉氣流的切向速度對粉塵產生的離心力與圓筒體直徑成反比，在相同的切線速度下，筒體直徑D越小，氣流的旋轉半徑越小，粒子受到的離心力越大，塵粒越容易被捕集。但若筒體直徑選擇過小，器壁與排氣管太近，粒子又容易逃逸;筒體直徑太小還容易引起堵塞，尤其是對於粘性物料。

當處理風量較大時，因筒體直徑小處理含塵風量有限，可采用幾台旋風除塵器並聯運行的方法解決。並聯運行處理的風量為各除塵器處理風量之和，阻力僅為單個除塵器在處理它所承擔的那部分風量的阻力。但並聯使用製造比較複雜，所需材料也較多，氣體易在進口處被阻擋而增大阻力，因此，並聯使用時台數不宜過多。

B、筒體總高度是指除塵器圓筒體和錐筒體兩部分高度之和。增加筒體總高度，可增加氣流在除塵器內的旋轉圈數，使含塵氣流中的粉塵與氣流分離的機會增多，但筒體總高度增加，外旋流中向心力的徑向速度使部分細小粉塵進入內旋流的機會也隨之增加，從而又降低除塵效率。筒體總高度一般以4倍的圓筒體直徑為宜，錐筒體部分，由於其半徑不斷減小，氣流的切向速度不斷增加，粉塵到達外壁的距離也不斷減小，除塵效果比圓筒體部分好。因此，在筒體總高度一定的情況下，適當增加錐筒體部分的高度，有利提高除塵效率，一般圓筒體部分的高度為其直徑的1.5倍，錐筒體高度為圓筒體直徑的2.5倍時，可獲得較為理想的除塵效率。



3、排氣管直徑和深度

排風管的直徑和插入深度對旋風除塵器除塵效率影響較大。排風管直徑必須選擇一個合適的值：排風管直徑減小，可減小內旋流的旋轉範圍，粉塵不易從排風管排出，有利提高除塵效率，但同時出風口速度增加，阻力損失增大;若增大排風管直徑，雖阻力損失可明顯減小，但由於排風管與圓筒體管壁太近，易形成內、外旋流“短路”現象，使外旋流中部分未被清除的粉塵直接混入排風管中排出，從而降低除塵效率。一般認為排風管直徑為圓筒體直徑的0.5~0.6倍為宜。



排風管插入過淺，易造成進風口含塵氣流直接進入排風管，影響除塵效率;排風管插入深，易增加氣流與管壁的摩擦麵，使其阻力損失增大，同時，使排風管與錐筒體底部距離縮短，增加灰塵二次返混排出的機會。排風管插入深度一般以略低於進風口底部的位置為宜。由於旋風除塵器單位耗鋼量比較大，因此在設計方案上比較好的方法是從筒身上部向下材料由厚向薄逐漸遞減！



旋風除塵器的維護

1、穩定運行參數

旋風式除塵器運行參數主要包括：除塵器入口氣流速度，處理氣體的溫度和含塵氣體的入口質量濃度等。

1)入口氣流速度。對於尺寸一定的旋風式除塵器，入口氣流速度增大不僅處理氣量可提高，還可有效地提高分離效率，但壓降也隨之增大。當入口氣流速度提高到某一數值後，分離效率可能隨之下降，磨損加劇，除塵器使用壽命縮短，因此入口氣流速度應控製在18~23m/s範圍內。

2)處理氣體的溫度。因為氣體溫度升高，其粘度變大，使粉塵粒子受到的向心力加大，於是分離效率會下降。所以高溫條件下運行的除塵器應有較大的入口氣流速度和較小的截麵流速。

3)含塵氣體的入口質量濃度。濃度高時大顆粒粉塵對小顆粒粉塵有明顯的攜帶作用，表現為分離效率提高。



2、防止漏風

旋風式除塵器一旦漏風將嚴重影響除塵效果。據估算，除塵器下錐體或卸灰閥處漏風1%時除塵效率將下降5%;漏風5%時除塵效率將下降30%。旋風式除塵器漏風有三種部位：進出口連接法蘭處、除塵器本體和卸灰裝置。引起漏風的原因如下：

1)連接法蘭處的漏風主要是螺栓沒有擰緊、墊片厚薄不均勻、法蘭麵不平整等引起的。

2)除塵器本體漏風的主要原因是磨損，特別是下錐體。據使用經驗，當氣體含塵質量濃度超過10g/m3時，在不到100天時間裏可以磨壞3mm的鋼板。

3)卸灰裝置漏風的主要原因是機械自動式(如重錘式)卸灰閥密封性差。



3、預防關鍵部位磨損

影響關鍵部磨損的因素有負荷、氣流速度、粉塵顆粒，磨損的部位有殼體、圓錐體和排塵口等。防止磨損的技術措施包括：

1)防止排塵口堵塞。主要方法是選擇優質卸灰閥，使用中加強對卸灰閥的調整和檢修。

2)防止過多的氣體倒流入排灰口。使用的卸灰閥要嚴密，配重得當。

3)經常檢查除塵器有無因磨損而漏氣的現象，以便及時采取措施予以杜絕。

4)在粉塵顆粒衝擊部位，使用可以更換的抗磨板或增加耐磨層。

5)盡量減少焊縫和接頭，必須有的焊縫應磨平，法蘭止口及墊片的內徑相同且保持良好的對中性。



旋風除塵器的選擇注意事項

1.所選擇的旋風除塵器的阻力損失小，動力消耗少，且結構簡單、維護簡便。
2.含塵氣體溫度很高時旋風式除塵器應設有保溫設施，以避免水分在其內凝結而影響除塵效果。
3.旋風除塵器淨化氣體量應與實際需要處理的含塵氣體量一致。選擇旋風式除塵器直徑時應盡量小些，如果要求通過的風量較大，可采用幾個小直徑的旋風除塵器並聯為宜。
4.氣體中含有易燃易爆粉塵時旋風式除塵器應設有防爆裝置。
5.旋風除塵器能捕集到的^小粉塵粒子應稍小於被處理氣 體中的粉塵粒度。
6.旋風式除塵器的密封要好，確保不漏風。
7.旋風式除塵器入口風速要保持18~23m/s，過低時除塵效率下降：過高時阻力損失及耗電量均要增加，且除塵效率提高不明顯。
